Полная версия — https://boosty.to/avitodor/posts/295f6721-1dbe-4b94-9be2-5761a8d6a094
Ссылка на архив со всем необходимым — https://mega.nz/file/2wIC3aAK#I7vHJewbcviBhB0t8T5ZL3sJ8kVruyzQKWgvOrJZUtU
Просмотреть тайм-коды видео
0:00 — Дисклеймер
2:50 — Вступление
3:28 — С чем имеем дело
4:58 — Установка драйверов, открытие портов
6:33 — Переделка Dell DW5811e в Sierra EM7455
7:50 — Смена IMEI
8:39 — Фиксация ТТЛ на ПК
9:27 — Настройка для переключения рабочих частот
10:35 — Отдельное слово про диапазоны B38 и B41
11:57 — Как переключаться между частотами, мониторинг сигнала
14:11 — Переключение между QMI и MBIM
14:44 — Переключение между USB 3.0 и USB 2.0
15:41 — Софт (Sierra Skylite, EM7455 Control Center, EM7455 Monitor), работа c USSD
19:05 — Замена прошивки
19:24 — Не видит сеть (настройка операторских профилей доступа)
[свернуть]
Выведение из Low Power Mode модемов Sierra EM7455 / EM7430 / EM7565 / EM7511
Ссылка на архив со всем необходимым — https://mega.nz/file/fgAUzY4a#ZqaBg3_hcJzVl5GTBD7SJFfiqUJ9BqDCTsm-nIkEUR8
FAQ — Часто задаваемые вопросы по EM7455 от Sierra Wireless
Вопросы по агрегации частот, технические характеристики.
Какие у модема Sierra EM7455 характеристики?
⁉ Какие у модема Sierra EM7455 характеристики?
✅ Я перечислю только актуальные для России:
— LTE Cat6 = до 300 мбит/сек на прием и до 50 мбит/сек на отдачу;
— поддержка диапазонов B1, B3, B7, B8, B20, B41(B38);
— поддержка агрегаций B3+B7, B3+B20, B7+B20, B1+B8, B7+B7, B41+B41 (B38+B38).
АГРЕГАЦИЯ B3+B3 НЕ ПОДДЕРЖИВАЕТСЯ!!!
— LTE Cat6 = до 300 мбит/сек на прием и до 50 мбит/сек на отдачу;
— поддержка диапазонов B1, B3, B7, B8, B20, B41(B38);
— поддержка агрегаций B3+B7, B3+B20, B7+B20, B1+B8, B7+B7, B41+B41 (B38+B38).
АГРЕГАЦИЯ B3+B3 НЕ ПОДДЕРЖИВАЕТСЯ!!!
[свернуть]
Какие агрегации поддерживает Sierra EM7455?
⁉ Какие агрегации поддерживает Sierra EM7455?
✅ Этот модуль поддерживает агрегации:
— B3+B7 / B7+B3 (FDD 1800 + 2600 / 2600 + 1800);
— B3+B20 / B20+B3 (FDD 1800 + 800 / 800 + 1800);
— B7+B20 / B20+B7 (FDD 2600 + 800 / 800 + 2600);
— B1+B8 / B8+B1 (FDD 2100 + 900 / 900 + 2100);
— B7+B7 (FDD 2600 + 2600)
— B41+B41 / B38+B38 (TDD 2500+2500 / 2600 + 2600).
Список не полный, перечислено только то, что актуально для России.
⚠ АГРЕГАЦИЯ B3+B3 НЕ ПОДДЕРЖИВАЕТСЯ!!!
— B3+B7 / B7+B3 (FDD 1800 + 2600 / 2600 + 1800);
— B3+B20 / B20+B3 (FDD 1800 + 800 / 800 + 1800);
— B7+B20 / B20+B7 (FDD 2600 + 800 / 800 + 2600);
— B1+B8 / B8+B1 (FDD 2100 + 900 / 900 + 2100);
— B7+B7 (FDD 2600 + 2600)
— B41+B41 / B38+B38 (TDD 2500+2500 / 2600 + 2600).
Список не полный, перечислено только то, что актуально для России.
⚠ АГРЕГАЦИЯ B3+B3 НЕ ПОДДЕРЖИВАЕТСЯ!!!
[свернуть]
Какую скорость можно получить на Sierra EM7455?
⁉ Какую скорость можно получить на Sierra EM7455?
✅ В теории — до 300 мбит/сек. На практике — меньше.
Лично мне больше 130-140 мбит/сек в агрегации B3+B7 получить еще не удавалось (и то такую скорость я получал рано утром, часа в 4).
Лично мне больше 130-140 мбит/сек в агрегации B3+B7 получить еще не удавалось (и то такую скорость я получал рано утром, часа в 4).
[свернуть]
Как настроить на Sierra EM7455 агрегацию B7+B7?
⁉ Как настроить на Sierra EM7455 агрегацию B7+B7?
✅ Отключить все частотные диапазоны, кроме B7 (в видео показано как).
Если базовая станция поддерживает агрегацию B7+B7, то агрегация подтянется сама.
Ну а если не поддерживает, то никакие танцы с бубном не помогут.
Если базовая станция поддерживает агрегацию B7+B7, то агрегация подтянется сама.
Ну а если не поддерживает, то никакие танцы с бубном не помогут.
[свернуть]
Как настроить на Sierra EM7455 диапазон B38 или агрегацию B38+B38?
⁉ Как настроить на Sierra EM7455 диапазон B38 или агрегацию B38+B38?
✅ Отключить на модеме все диапазоны, кроме B41 и молиться, чтобы базовая станция умела говорить модему «я поддерживаю работу в B41».
Если не умеет — продать EM7455 и купить EM7430.
Если умеет — модем будет работать в диапазоне B38, но будет думать, что работает в B41.
Касательно агрегации B38+B38 — если базовая станция ее поддерживает, то агрегация подтянется сама.
Ну а если не поддерживает, то никакие танцы с бубном не помогут.
Если не умеет — продать EM7455 и купить EM7430.
Если умеет — модем будет работать в диапазоне B38, но будет думать, что работает в B41.
Касательно агрегации B38+B38 — если базовая станция ее поддерживает, то агрегация подтянется сама.
Ну а если не поддерживает, то никакие танцы с бубном не помогут.
[свернуть]
Как настроить на Sierra EM7455 агрегацию B3+B3?
⁉ Как настроить на Sierra EM7455 агрегацию B3+B3?
⚠ Никак. Она этим модемом не поддерживается.
[свернуть]
Как настроить агрегацию на Sierra EM7455?
⁉ Как настроить агрегацию на Sierra EM7455?
✅ 1) скачать архив со всем необходимым;
2) открыть порты и натянуть драйвера;
3) специальным скриптом из архива пропатчить модем, записав в него актуальные для России комбинации;
4) при помощи специального скрипта выбрать интересующую комбинацию частотных диапазонов (например, B3+B7).
Если базовая станция поддерживает агргегацию указанных частотных диапазонов и если эта же агркгация поддерживается модемом, то агрегация запустится. Если нет — модем выберет один из выбранных диапазонов по своему усмотрению.
2) открыть порты и натянуть драйвера;
3) специальным скриптом из архива пропатчить модем, записав в него актуальные для России комбинации;
4) при помощи специального скрипта выбрать интересующую комбинацию частотных диапазонов (например, B3+B7).
Если базовая станция поддерживает агргегацию указанных частотных диапазонов и если эта же агркгация поддерживается модемом, то агрегация запустится. Если нет — модем выберет один из выбранных диапазонов по своему усмотрению.
[свернуть]
Вопросы по работе с роутерами.
Какая прошивка для Sierra Wireless EM7455 нужна для работы с роутерами Keenetic?
⁉ Какая прошивка для Sierra Wireless EM7455 нужна для работы с роутерами Keenetic?
✅ Любая. Здесь важна не версия прошивки, а режим работы модема. Модем должен работать в режиме QMI.
Также важно, чтобы в Keenetic’е были установлены необходимые компоненты.
В админ-панели Keenetic’а заходим в Управление > Общие настройки > жмем «Изменить набор компонентов» > листаем до «USB-модемов и модулей расширения» и убеждаемся, что установлены модули:
— «Последовательный интерфейс для 4G/3G USB-модемов»
— «Интерфейс QMI для 4G/3G USB-модемов»
Если не установлены — ставим галочки и докачиваем.
После этого EM7455 на Keenetic’ах нормально заводится.
⚠Но есть минус — не будут работать USSD-запросы (особенности QMI-режима, с этим ничего не поделать).
Также важно, чтобы в Keenetic’е были установлены необходимые компоненты.
В админ-панели Keenetic’а заходим в Управление > Общие настройки > жмем «Изменить набор компонентов» > листаем до «USB-модемов и модулей расширения» и убеждаемся, что установлены модули:
— «Последовательный интерфейс для 4G/3G USB-модемов»
— «Интерфейс QMI для 4G/3G USB-модемов»
Если не установлены — ставим галочки и докачиваем.
После этого EM7455 на Keenetic’ах нормально заводится.
⚠Но есть минус — не будут работать USSD-запросы (особенности QMI-режима, с этим ничего не поделать).
[свернуть]
Как переключить модем Sierra EM7455 в QMI?
⁉ Как переключить модем Sierra EM7455 в QMI?
✅ Сначала — 4:58 — Установка драйверов, открытие портов
Затем (при необходимости — 6:33 — Переделка Dell DW5811e в Sierra EM7455
И, наконец, 14:11 — Переключение между QMI и MBIM.
Если кто не понял — это тайм-коды из приведенного выше видеоролика.
Затем (при необходимости — 6:33 — Переделка Dell DW5811e в Sierra EM7455
И, наконец, 14:11 — Переключение между QMI и MBIM.
Если кто не понял — это тайм-коды из приведенного выше видеоролика.
[свернуть]
Какие роутеры рекомендуются для Sierra EM7455?
⁉ Какие роутеры рекомендуются для Sierra EM7455?
✅ Пока могу порекомендовать только Keenetic’и — 4G, Starter, Giga и т.д. Там поддержка этих модемов заложена «из коробки». Ну а если заложить забыли, то там в настройках требуется всего-то доустановить пару модулей, делается в два клика. Также у меня EM7455 завелся на роутерах TP-Link MR3220v2 и MR3420v2, но для этого роутеры пришлось перепрошивать в OpenWRT R00ter, и то модем завелся с ограничением скорости в 30 мегабит, т.к. передача данных шла по модемному интерфейсу, а не по интерфейсу QMI. За остальные роутеры не скажу вообще ничего, т.к. не обкатывал.
[свернуть]
Вопросы по подключению внешней антенны
Куда на Sierra EM7455 подключать внешнюю антенну?
⁉ Куда на Sierra EM7455 подключать внешнюю антенну?
✅ На модеме есть три разъема IPEX4, они же MHF4. Два крайних предназначены для побключения внешней антенны, а средний — для подключения GPS-антенны (без последней можно и обойтись).
[свернуть]
Какие пигтейлы нужны для EM7455?
⁉ Какие пигтейлы нужны для EM7455?
✅ Для этого модуля нужны пигтейлы IPEX4, они же MHF4.
Второй конец — это уже вопросы к антенне, а не к модему.
Второй конец — это уже вопросы к антенне, а не к модему.
[свернуть]
Вопросы по заточке под смартфонные тарифы и прошивке в Generic
Где скачать драйвера для Sierra Wireless EM7455?
⁉ Где скачать драйвера для Sierra Wireless EM7455?
✅ В архиве по ссылке выше есть пакет драйверов, причем как официальные Sierra, так и, как ни странно, Huawei.
Но Sierr’овские драйвера корректно работают только в том случае, если модем опознается как Sierra EM7455, а не как Dell DW5811e. В последнем случае его нужно переделать в Sierra EM7455, а сделать это можно только на Windows 10 или Windows 11.
Но Sierr’овские драйвера корректно работают только в том случае, если модем опознается как Sierra EM7455, а не как Dell DW5811e. В последнем случае его нужно переделать в Sierra EM7455, а сделать это можно только на Windows 10 или Windows 11.
[свернуть]
Где взять драйвера для EM7455, прошитого в Dell DW5811e?
⁉ Где взять драйвера для EM7455, прошитого в Dell DW5811e?
✅ Я бы не рекомендовал заморачиваться с поиском Dell-овских драйверов, т.к. их можно устанавливать исключительно на Dell’овские ПК и ноутбуки. Если установщик увидит, что оборудование от другого производителя — в установке будет отказано. Так что проще и быстрее переделать Dell DW5811e в Sierra EM7455. В архиве есть все необходимое, а сама процедура занимает буквально пару минут и продемонстрирована в видео.
[свернуть]
Где скачать Control Center для EM7455?
⁉ Где скачать Control Center для EM7455?
✅ Он есть в архиве по ссылке выше.
Но есть проблема — это пробная Trial-версия, т.е. она урезана по функционалу.
Полная версия — только платно (хотя купить ее — тот еще квест).
Но есть проблема — это пробная Trial-версия, т.е. она урезана по функционалу.
Полная версия — только платно (хотя купить ее — тот еще квест).
[свернуть]
Как прошить Sierra EM7455 в Generic?
⁉ Как прошить Sierra EM7455 в Generic?
✅ Такая постановка вопроса некорректна, т.к. прошить Generic-прошивку — это одно, переделать Dell DW5811e в Generic EM7455 — совсем другое и оно никак не взаимосвязано.
Тем не менее, Generic-прошивка в архиве есть (файл 9999999_9904609_SWI9X30C_02.33.03.00_00_GENERIC_002.072_000.exe).
⚠Но шиться не рекомендую, т.к. после замены прошивки модем может впасть в Low Power Mode, при котором он даже не будет пытаться искать сеть.
Драйвера для открытия COM-портов и скрипт для перевода в Generic EM7455 в архиве тоже есть.
Процедура и того и другого в видео показана.
⚠Решение по выводу модема из Low Power Mode показано в одном из видео выше, но я до конца не уверен в этом решении, т.к. оно мной еще до конца не обкатано.
Тем не менее, Generic-прошивка в архиве есть (файл 9999999_9904609_SWI9X30C_02.33.03.00_00_GENERIC_002.072_000.exe).
⚠Но шиться не рекомендую, т.к. после замены прошивки модем может впасть в Low Power Mode, при котором он даже не будет пытаться искать сеть.
Драйвера для открытия COM-портов и скрипт для перевода в Generic EM7455 в архиве тоже есть.
Процедура и того и другого в видео показана.
⚠Решение по выводу модема из Low Power Mode показано в одном из видео выше, но я до конца не уверен в этом решении, т.к. оно мной еще до конца не обкатано.
[свернуть]
Что делать, если модем определяется не как Sierra EM7455, а как DW5811e Snapdragon X7 LTE?
⁉ Что делать, если модем определяется не как Sierra EM7455, а как DW5811e Snapdragon X7 LTE?
✅ Для версии Dell DW5811e это вполне нормально. Если ничем не мешает — можно оставить и так. Ну а если мешает — модем можно переделать в Sierra EM7455, делается это буквально в пару кликов. Все необходимое есть в архиве, а процесс подробно показан в видео.
[свернуть]
Sierra EM7455 подключен к ПК, но Windows не видит COM-порты. Что делать?
⁉ Sierra EM7455 подключен к ПК, но Windows не видит COM-порты. Что делать?
✅ Обалдеть! Винда не видит ЗАКРЫТЫЕ (а следовательно — ОТСУТСТВУЮЩИЕ) порты. Как же так вышло-то?! Как же так получилось?! Вот это дела!
А если серьезно, то нужно просто установить драйвера при помощи скрипта (модем при этом должен быть подключен), после установки — передёрнуть модем. Всё, порты открыты. Если модем уходит в циклические перезагрузки — отключить модем и перезагрузить комп.
Единственный косяк — если модем опознается как сетевая карта от DW5811e, то на 7й винде эта тема не прокатит, тут нужна 10-ка. Также на DW5811e устройства будут «неизвестными», но тут на помощь приходят Huawei’евские драйвера, которые нужно натягивать «принудительно». Всё это показано в видео, а все необходимое есть в архиве.
А если серьезно, то нужно просто установить драйвера при помощи скрипта (модем при этом должен быть подключен), после установки — передёрнуть модем. Всё, порты открыты. Если модем уходит в циклические перезагрузки — отключить модем и перезагрузить комп.
Единственный косяк — если модем опознается как сетевая карта от DW5811e, то на 7й винде эта тема не прокатит, тут нужна 10-ка. Также на DW5811e устройства будут «неизвестными», но тут на помощь приходят Huawei’евские драйвера, которые нужно натягивать «принудительно». Всё это показано в видео, а все необходимое есть в архиве.
[свернуть]
Как сменить IMEI на Sierra EM7455?
⁉ Как сменить IMEI на Sierra EM7455?
✅ В архиве есть драйвера для открытия COM-портов, скрипт для подмены IMEI, а также генераторы валидных IMEI от разных устройств, т.ч. и с 8-значными «заготовками».
Сама же процедура подробно показана в ролике.
Сама же процедура подробно показана в ролике.
[свернуть]
Как зафиксировать TTL на Sierra EM7455?
⁉ Как зафиксировать TTL на Sierra EM7455?
⚠ Никак. Фиксируйте ТТЛ либо на компьютере, либо на роутере (в зависимости от того, куда он подключен). Процедура фиксации ТТЛ на ПК показана. На роутерах — везде по-разному, потому тут нет и не может быть точного ответа. На некоторых роутерах фиксация ТТЛ вообще невозможна.
[свернуть]
Прочие вопросы
Sierra EM7455 греется. Что делать?
⁉ Sierra EM7455 греется. Что делать?
✅ Смотря насколько сильно он греется. Если в стресс-тестах температура доходит где-то до 60 градусов, то все нормально, он так и должен себя вести. Если больше, то тут возможно несколько вариантов:
— модем неисправен аппаратно;
— модем вынужден повысить энергопотребление из-за слабого сигнала от базовой станции;
— внешняя антенна подобрана неправильно или повреждена (такое вполне может быть, если антенна предназначена для работы в диапазоне 2600 мГц, а по факту работает на 1800 или 800 мГц, либо иных частотах, на которые она не рассчитана).
— модем неисправен аппаратно;
— модем вынужден повысить энергопотребление из-за слабого сигнала от базовой станции;
— внешняя антенна подобрана неправильно или повреждена (такое вполне может быть, если антенна предназначена для работы в диапазоне 2600 мГц, а по факту работает на 1800 или 800 мГц, либо иных частотах, на которые она не рассчитана).
[свернуть]
Что такое Low Power Mode на модемах Sierra?
⁉ Что такое Low Power Mode на модемах Sierra?
✅ Если коротко и на пальцах — это аварийный режим, находясь в котором модем даже не пытается искать оператора из-за ошибок в некоторых разделах прошивки. Как правило, модем впадает в такой режим после того, как на нем сменилась прошивка. В т.ч. И в том случае, когда происходит обновление прошивки Generic на более новый Generic. Иногда модем впадает в LPM сразу, а иногда — через несколько дней (или даже месяцев) после обновления прошивки. Решение по выведению модема из LPM дано в одном из приведенных выше видео, но до конца я в нем не уверен.
[свернуть]
здравствуйте при попытке ввода команд любых пишет ошибка ком порт определяется правильно видимо модем залочен…можно обойти защиту?
Спасибо!!!!
В никсах добился LPM, перешел на винду, и на уровне установок драйверов модем ожил!!!
Поймал не приятный момент при использовании скрипта для установки APN. Точка доступа создавалась, но ее не было видно в настройках сотовой сети (Win7), а при создании точки доступа вручную подключаться модем к сети не хотел и выдавал ошибку точки доступа. После не скольких дней битвы запустил родную утилиту скайлайн и увидел в ней профили точки доступа созданные скриптом, после удаления профилей в скайлайне и задания точки доступа вручную модем без проблем начал подключаться. Возможно кому то поможет.
Вопрос какие AT команды можно использовать для подключения модема к сети оператора, сейчас при перезагрузке модема/винды нужно каждый раз лезть в раздел Сотовые сети и нажимать подключиться?
Привет! Нашел ошибочку в файле «EM7455 Freq Patch 4G (одноразово).cmd». Я так понял, что строится битовая маска для комбинации полос B41+B20+B8+B7+B3+B1. В скрипте она 10000080125. Ошибка в том, что B8+B7 равно не 120, а с0. Правильная маска 100000800c5. В шестнадцатеричной системе 8+4=с
Спасибо огромное за такой труд. И за толковость изложения. Такое редко найдешь. СПАСИБО еще раз. Хотя, как говорят, спасибо не булькает и на хлеб не намажешь.
Такой же как у вас
Да уж кто меня в ступор ввел ? Лан не проблема
Вот такой же
Извиняюсь думал тут пару фото можно отправить не думал что одно , короче я забил на эту плату честно , на 7 на 10 и на 11 венде все одно и тоже даже адаптер менял и итог такой же к сожалению , один комп даже в синий экран смерти ушел , но его восстановить удалось быстро , так что если хотите повозиться так сказать могу отправить , а фото после удаления всех драйверов хоть

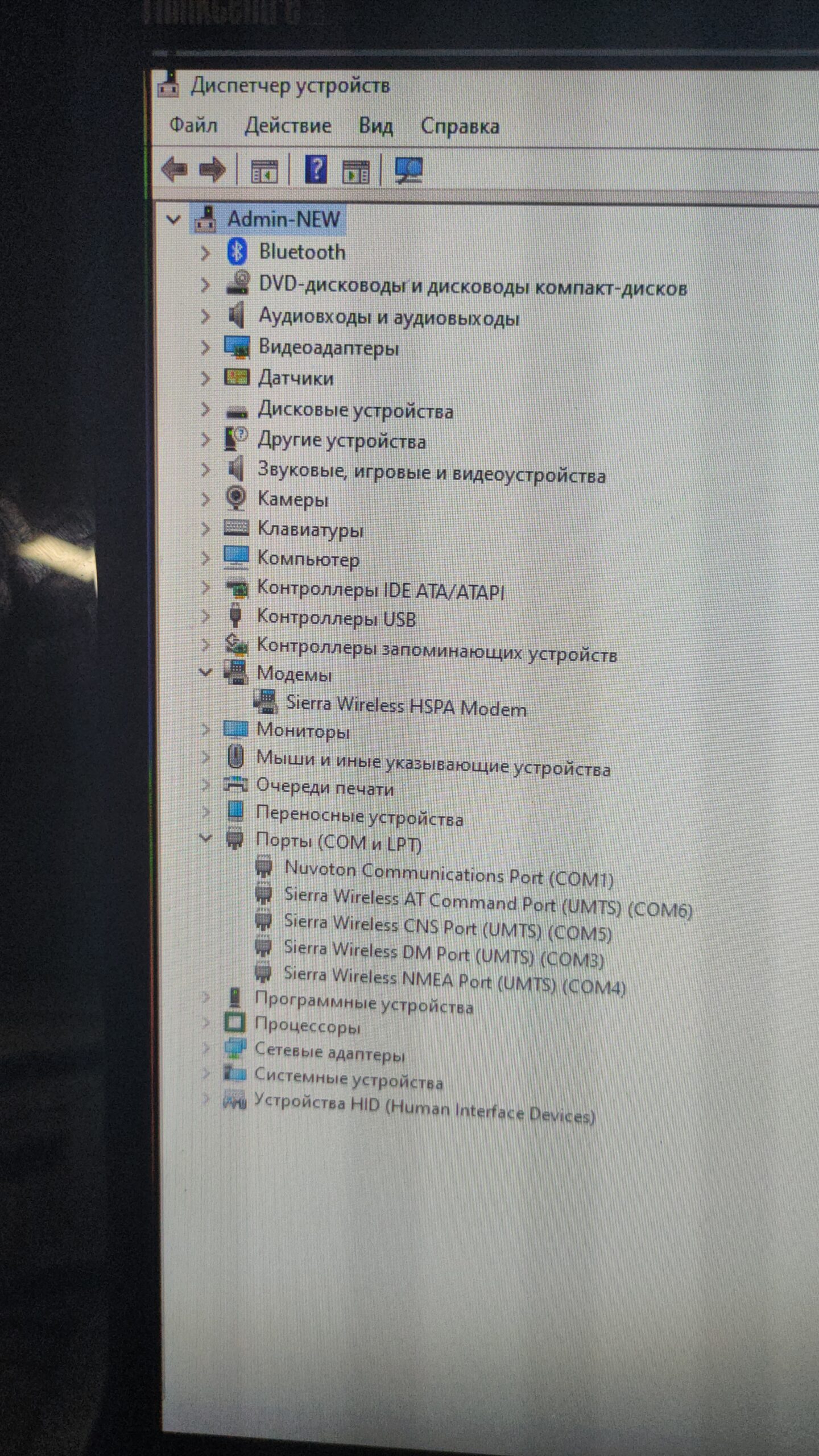

У меня проблема пытался сделать по вашим так сказать инструкциям но он начал как модем и 4 ре порта определятся
Как ат и дм и тд
Мешает ну ат команды не воспринимает , не даёт скриптам или в ручную вводить команды модем воспринимает но это просто, но чего не меняется и не происходит , а ат порт нечего не воспринимает почти кроме первой команды по остальным пунктам ошибка
И ремонт воспринимается и выполняется симка не определяется и не работает

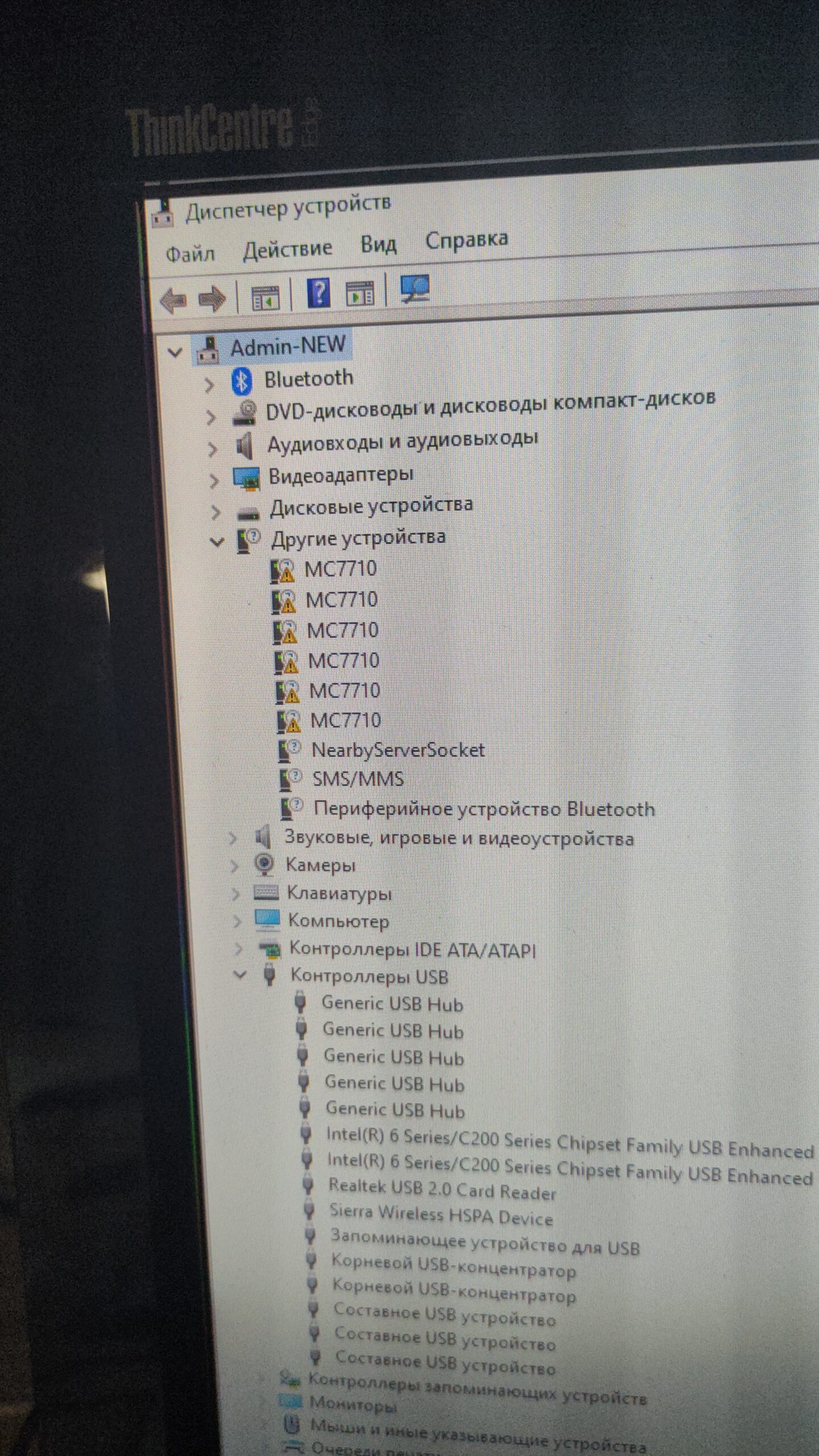

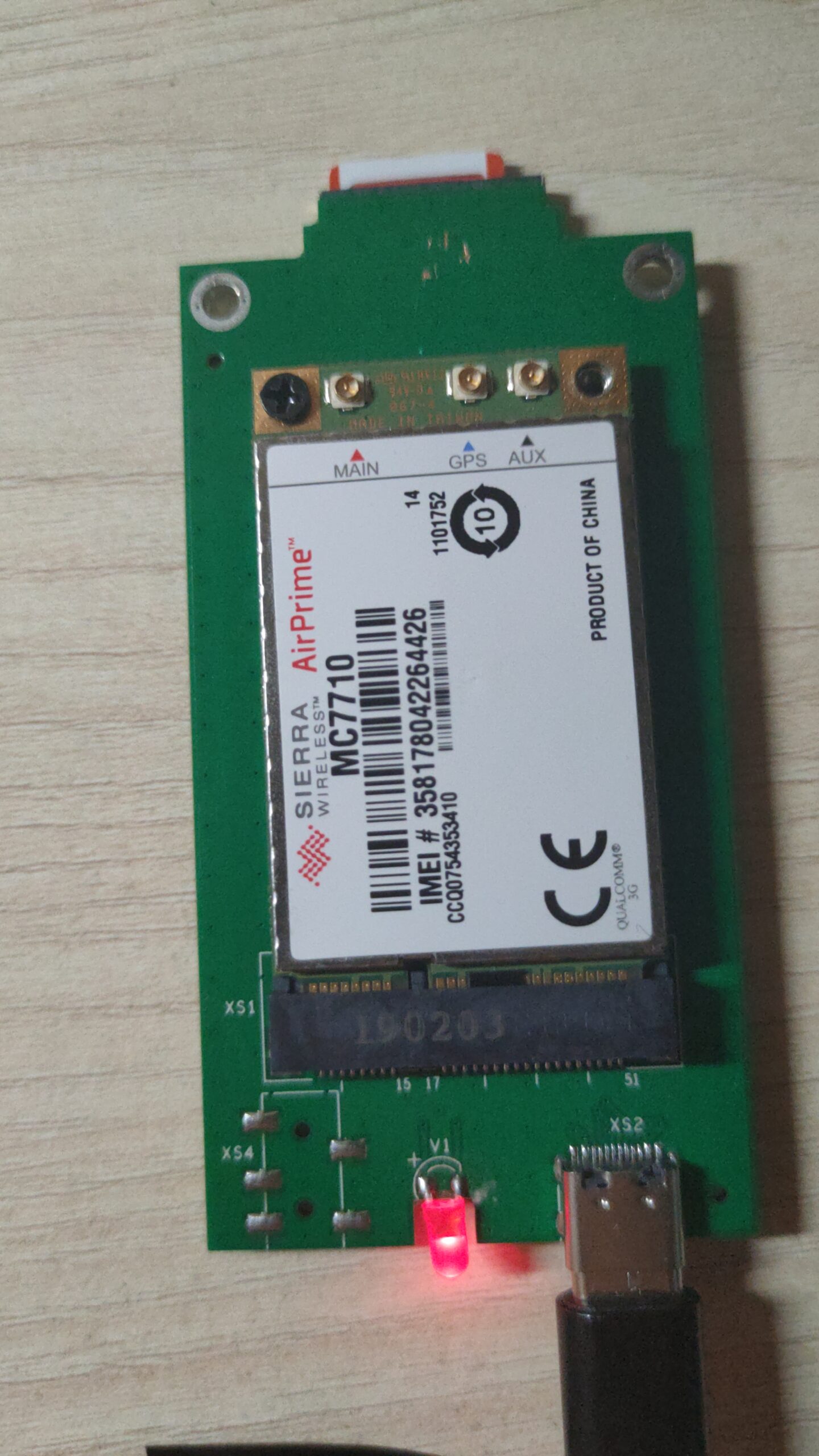

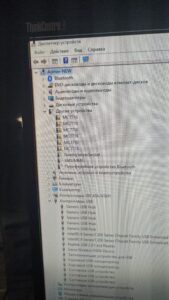

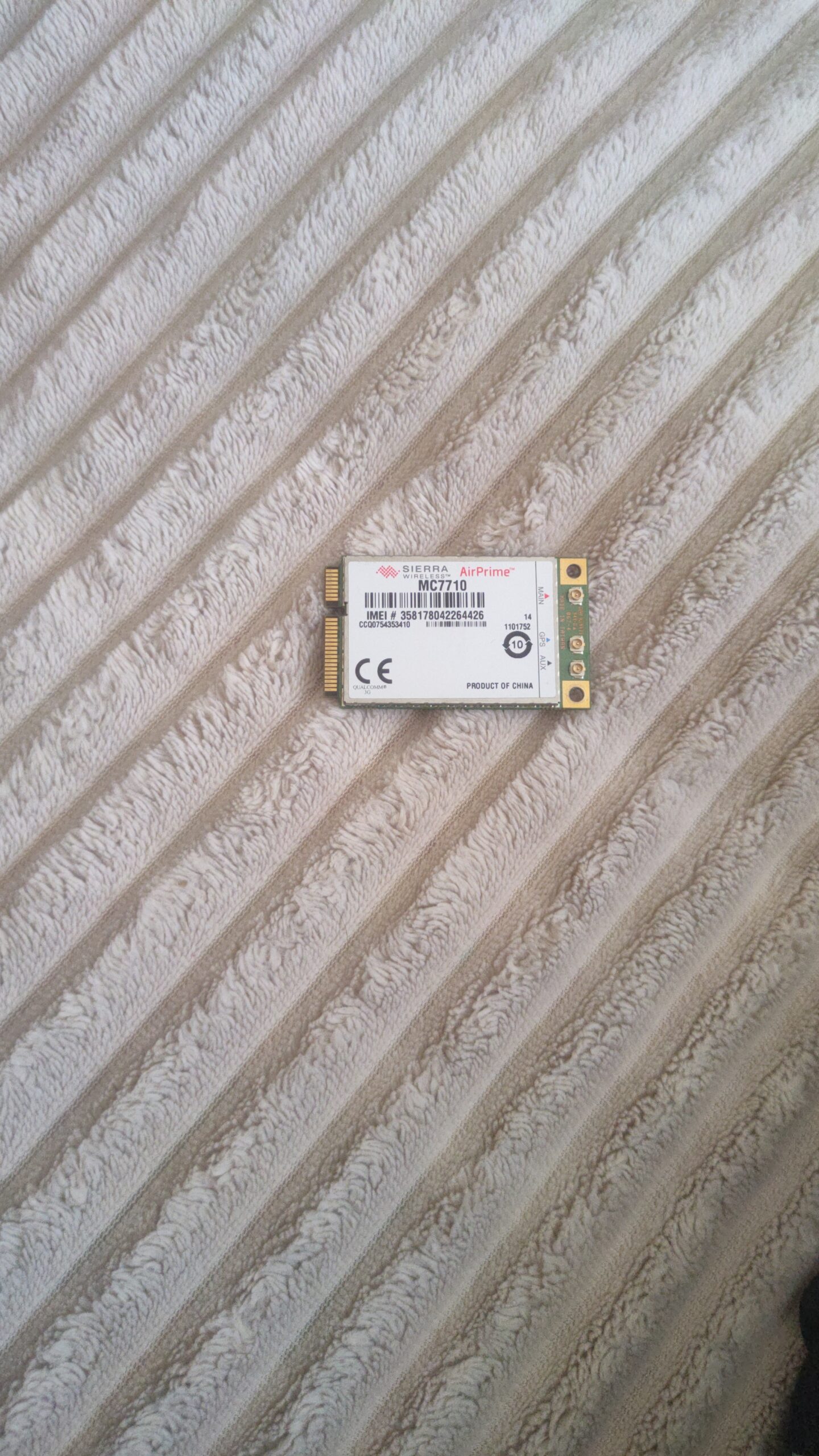

Добрый день есть модуль sierra mc7710 который никак мне не удаётся запусть для работы с любыми списками дрова встают но вот дальше названия операторов не идёт
Честно нет завтра попробую а то кроме это mc 7710 все остальное запустил
Я просто никак не думал что 7710т делал следующим действи скачал драйвер с оф сайта и через терминал через ат команды пытался что то сделать но итог топчусь на месте после прошил оф прошивкой последний но эффект нулевой видео ваше посмотрел в прошлый раз по этому честно так как плату убрал до отпуска чтоб сесть и сделать по человечески все как надо , так же заказал модемы с Авито за 500 два один zte mf823 горит красным посмотрю что и как и второй Huawei 3272 типа мертвый думаю либо проц сожгли умелые ручки либо хорошо прошли посмотрю , если не справлюсь хотел бы отправить вам если вы не против конечно

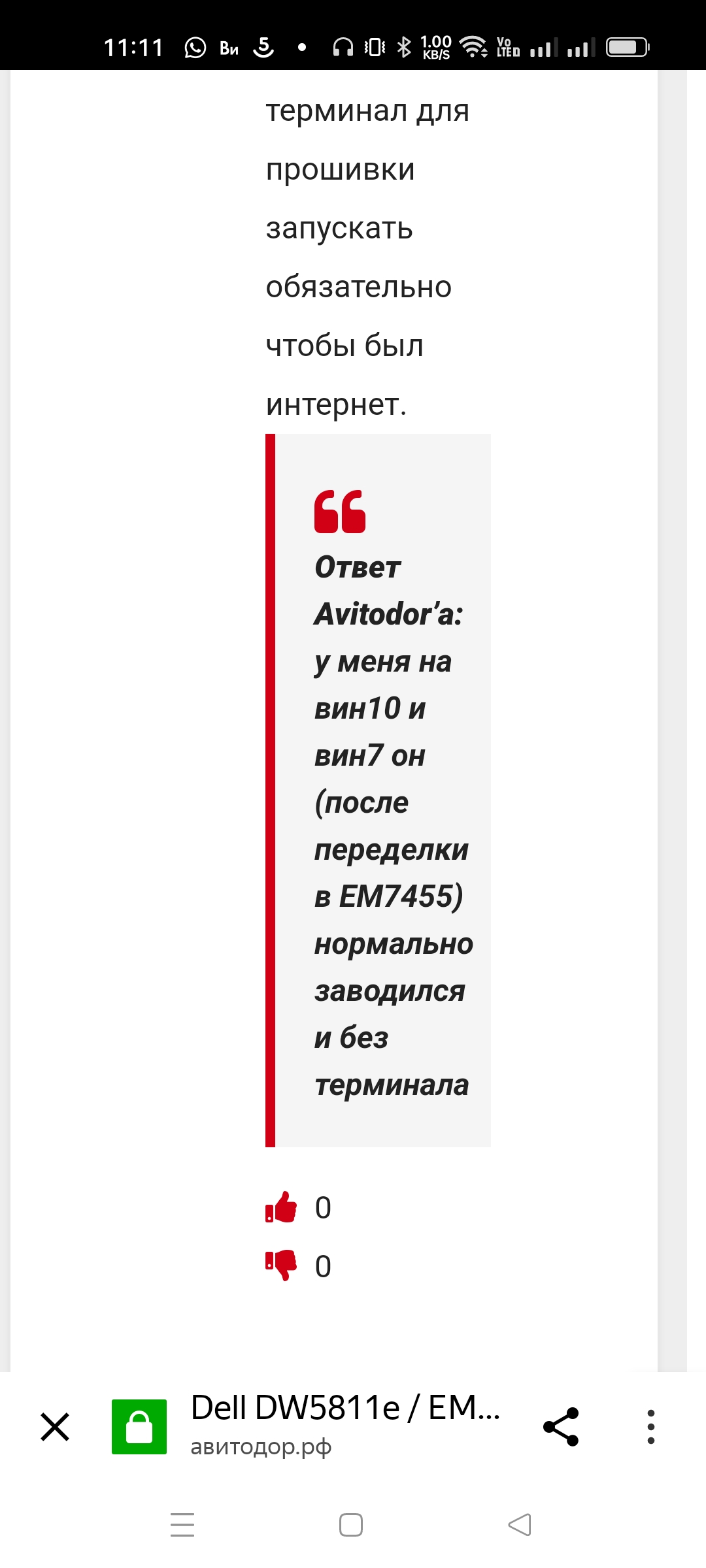

Здравствуйте. Скажите, пожалуйста, а терминал для прошивки запускать обязательно чтобы был интернет.
